Чертежный пакет "Сударушки" прост в освоении и удобен в работе.
Благодаря специальному интерфейсу, операции, которые требуются чаще
всего, вызываются просто и быстро, и это дает неожиданный результат -
реальные чертежи в "Сударушке" делаются быстрее, чем в некоторых других широко
распространенных системах. Функциональные возможности "Сударушки" характерны
для системы такого класса. Естественно, в ней есть все, что необходимо для
выпуска чертежей - возможность чертить, проставлять размеры, писать текст,
делать штриховку, работать с библиотекой стандартных изображений - все, к
чему привыкли пользователи современных САПР. Еще в "Сударушке" есть богатые
возможности для построения сплайнов, кривых Безье, дискриминантных кривых
второго порядка, есть средства для редактирования и выглаживания кривых. Это
позволяет проектировать изделия сложной формы, от деталей самолетов, для
которых и была предназначена "Сударушка", до корпусов бытовых приборов.
Чертежный пакет можно использовать в любом подразделении предприятия как
автономно, так и в едином комплексе с другими программными средствами.

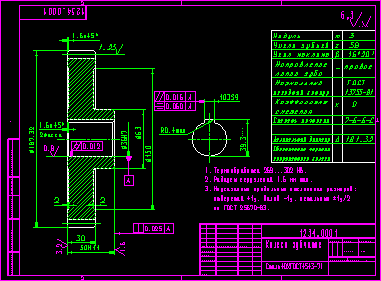

Основная задача чертежной САПР - выпуск чертежей. Многие
пользователи отмечают, что отличительная особенность "Сударушки" - это
простота, в ней есть все необходимое для выпуска чертежей, и трудно найти
что-либо более простое.
Расчеты на чертеже
В чертежно-графический редактор встроен модуль, выполняющий расчеты,
которые часто проводятся в процессе проектирования:
устойчивость пояса двутавра, устойчивость пояса швеллера,
продольный изгиб трубы, устойчивость пластины,
кручение трубы, кручение бруса, болтовой стык,расчет пружины,
расчет напряжений в зубчатой передаче.
Можно задать размеры и нагрузки, при этом сразу вычисляются напряжения.
Программа позволяет быстро подобрать размеры, обеспечивающие прочность
конструкции.
Встроена программа для весового расчета.
Система подготовки спецификаций
В чертежно-графический редактор встроен модуль для
оформления чертежа и подготовки спецификаций.
Обеспечивается вычерчивание форматок чертежа и бланков спецификации,
вычисление и пересчет номеров позиций, соответствие позиций в чертеже
и в спецификации, заполнение штампа и редактирование техтребований.
Блоки
В программу встроены типовые изображения элементов крепежа,
подшипников, профилей, других деталей.
Расчет плоских балок и рам
Модуль, встроенный в программу, позволяет рассчитать плоскую раму или балку
методом конечных элементов. В результате будут получены перемещения
узлов, внутренние силовые факторы в элементах
(продольные и перерезывающие силы, изгибающие моменты) и реакции опор.
Строятся эпюры изгибающих моментов, продольных и перерезывающих сил.
Ограничения бесплатной базовой версии
В бесплатной версии программы можно чертить, проставляь
размеры, делать штриховку, использовать стандартные форматки,
выводить чертёж на принтер с разбивкой на листы формата А4,
но затруднен вызов изображений типовых элементов при большом объёме чертежа,
и объём спецификации ограничен двумя листами.
В профессиональной версии программы открываются следующие
дополнительные возможности, ограниченные в базовой версии.
1. Автоматическое изображение элементов оформления чертежа:
знаков шероховатости, технологических баз и допусков формы
поверхностей, обозначений сварных швов, видов, разрезов и сечений.
2. Автоматическое изображение типовых элементов конструкции:
крепёжных элементов (болтов, гаек, винтов), сечений профилей
(уголков, тавров, швеллеров, двутавров, труб), подшипников
(шариковых радиальных, радиально-упорных, упорных, двухрядных,
роликовых радиальных и конических), втулок и уплотнительных
манжет без ограничений сложности чертежа.
3. Средства для составления техтребований (вставка и удаление
строк, перенумерация, изменение размера шрифта и шага строк),
для создания таблиц (редактирование, вставка, копирование строк
и столбцов, смещение таблицы, изменение размеров шрифта и рамок).
4. Система для оформления спецификации без ограничения её объёма.
Стандартные бланки.
Вставка и редактирование строк. Автоматическая перенумерация
позиций. Соответствие номеров позиций на чертеже и в спецификации.
